JA6YBR/b

JA6YBR/b in Miyazaki, Japan
operating on 50.017MHz

Presented by Shirow KINOSHITA;JF6DEA/KE1EO

Updated in Jun.2000

Welcome to JA6YBR Bcon Home Page. You can get all about JA6YBR Bcon!

このページは，JA6YBR/b のホームページです。

* JA6YBR Operating Parameter *

1.Callsign JA6YBR 2.Frequency 50.017MHz 3.Mode CW(A1/A1A) 4.Operating Time 24 Hours 5.Location MIYAZAKI; South Western part of Japan Long:131 25'38"E Lat : 31 49'11"N 6.Grid Locator PM51rt 7.Transmitter/Power Homebrew 2SC2290pp/50W max 8.Antenna Turn Styled Hentenna /Height /60m ASL/15m Above the ground /Polarization /Horizontal /Direction /Omni direction 9.Transmitting message VVV VVV VVV DE JA6YBR MIYAZAKI PM51RT .- ..- ...- ....- Rmks:"VVV" to ".-": 50W "..-" : 10W "...-" : 1W "....-" : 0.1W 10.Operating Manager Shirow KINOSHITA; JF6DEA/KE1EO 11.Reporting Address Shirow KINOSHITA, JF6DEA/KE1EO 2-21-32-511, Higashi-Taniyama, Kagoshima, 891-0113, JAPAN E-mail:beacon@ja6ybr.org 12.Farther Information *The system is with intelligent CPU. *Power level changing 50/10/1/0.1W after every message. 13.Historical Story Nov. 3,1985 JA6YBR beacon starts to operate on 50.020MHz with 10W into stacked Halo. Sep.15,1986 Change callsign to JF6DEA/6. Sep.23,1987 Change callsign to JE6ZIH. Nov.13,1988 Change frequency to 50.017MHz. May. 3,1989 Callsign back to JA6YBR and change equipment and power to 50/10/1/0.1W. May. 3,1990 Change antenna to turn styled hentenna. Nov. 6,1993 Change antenna to new turn styled hentenna. 14.Reference The equipment and/or antenna system of the beacon was introduced in the following references; "Mobile Ham" Dec.1989 pp.96-97 (Japanese) "CQ ham radio" May.1995 pp.183 (Japanese) CQ Amateur Radio (USA) Aug.1988 pp.98 QST (ARRL) Jul.1995 p.99 And the antenna system of this beacon is introduced on the ARRL Antenna Compendium vol.5 by Shirow;JF6DEA/KE1EO.

＜Photo Gallery＞

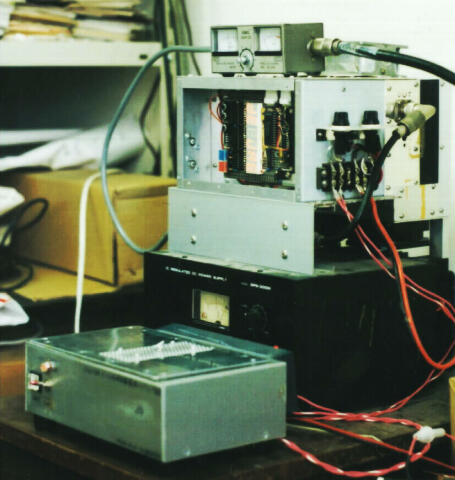

[JA6YBR/b Equipment] Home brew system designed and assembled by Take:JH6AVS and Hann:JE1BMJ. This equipment is with intelligent CPU, which controls 4 level variable power; 50/10/1/0.1W since 1989.

[JA6YBR 送信装置] JH6AVS と JE1BMJ 共作による送信装置。　搭載した CPU により 50/10/ 1/0.1W の４段階出力可変制御をはじめ，定時テレメトリの送出などの機能がある。　1989年以来運用継続中。

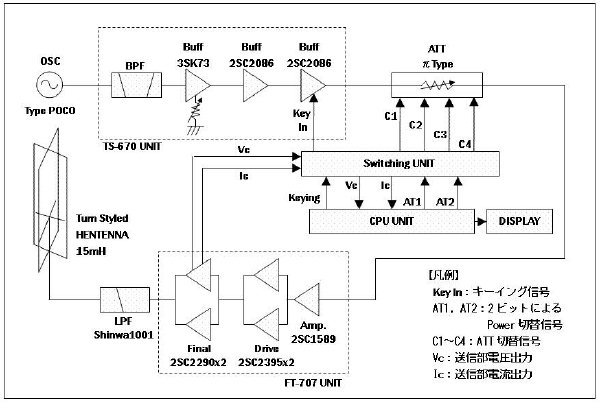

[JA6YBR/b Block Diagram] OSC of Type POCO, which is extremely stable with less than +/-0.1ppm at -30 to 60 deg. celsius, to 2SC2395x2 driver through some Buffer, and 2SC2290pp Final RF Amplifier. CPU unit controls RF power through ATT unit.

[JA6YBR ブロックダイアグラム] -30度～60度の範囲内で +/- 0.1ppm 以下の抜群の安定度を保つ POCO型発振器からバッファ・アンプを通して 2SC2395x2 のドライバー，そしてファイナルは 2SC2290プッシュプルという構成。　パワーコントロールは，CPU によりアッテネータを制御している。

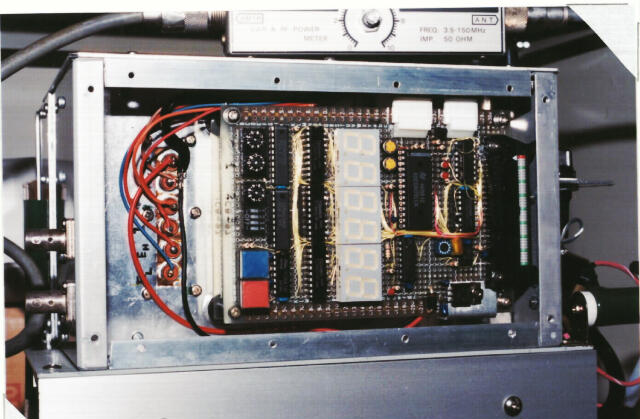

[JA6YBR/b Control Unit] This unit is with Z-80 CPU, which controls 4-level RF power, senses the voltage(Vc) and current(Ic) of final device, designed and assembled by Hann:JE1BMJ. The 6-digits display (center, vertical) has been shown the message transmitting time to time.

[JA6YBR 制御装置] JE1BMJ 設計・製作による送信装置。　Z-80 CPU を搭載しており，これにより４段階出力可変制御やファイナルの電圧・電流検知，定時テレメトリの送出を実現している。　６桁のディスプレィ（中央部に縦に設置）には，送信内容が常時表示される。

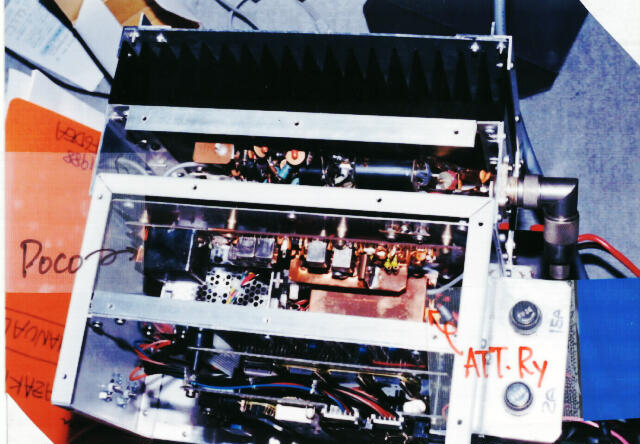

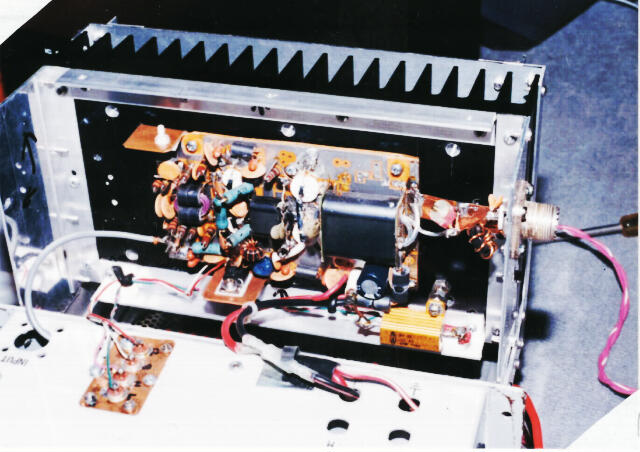

	[Inside of Equipment] From down to up, Control Unit, Oscillator to ATT Unit and RF Driver to Final Unit. (Photo above) Professional design work of final unit assembled by Take:JH6AVS. This final unit is powered by pushpull designed two-2SC2290s and capability of enough 50W continious RF output! (Photo Below)
	[送信装置内部] （上の写真）：手前から，制御ユニット，発振・アッテネータユニット，そして RF ドライバ・ファイナルユニット。（下の写真）JH6AVS 設計・製作による RF ファイナルユニット。　2SC2290 プッシュプルの設計により，ビーコンでの 50W 連続運用を可能としている。

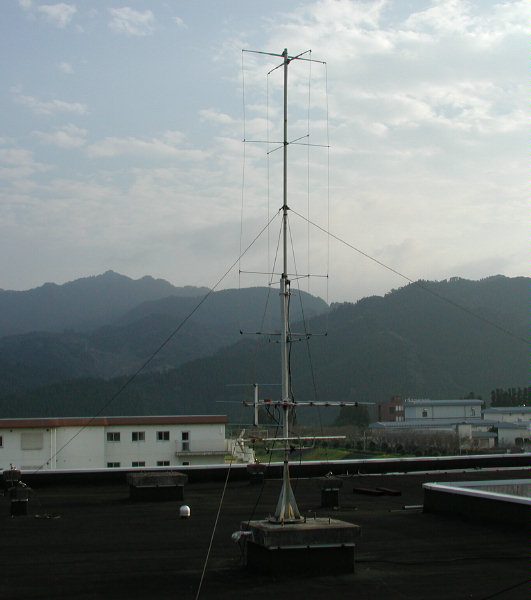

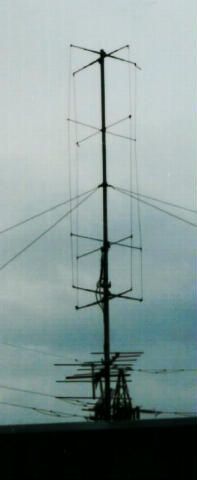

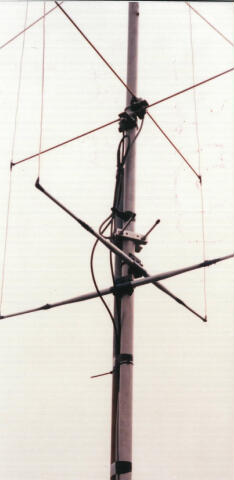

[JA6YBR/b Antenna] The antenna system is "Turn-Styled Hentenna", which is assembled by Masa: JI6KGZ and originally designed by JH1FCZ. The antenna is located at the top of 3 stories building, about 15m above the ground. This antenna is one of loop type and makes omni directional and horizontal polarized wave. You can get further information in "The ARRL Antenna Compendium vol.5" introduced by Shirow;JF6DEA/KE1EO.

[JA6YBR アンテナ] JH1FCZ 考案のターンスタイルヘンテナで，JI6KGZ の製作。　アンテナは３階建ての屋上に設置しており，地上高 15m。　ヘンテナはループアンテナの一種で，全方向性・水平偏波を指向している。　ヘンテナについては，アメリカ ARRLの "The ARRL Antenna Compendium vol.5" 誌上で，このアンテナも含めて紹介されている。
